棧道鋼格柵

W—壓焊棧道鋼格柵(在標記中可省略)；L—壓鎖棧道鋼格柵。

（2）承載扁鋼中心間距，單位為毫米（mm）

（3）橫桿中心間距，單位為毫米（mm）

（4）承載扁鋼外形標記:

F--扁鋼(在標記中可省略)；

詳解棧道鋼格柵規格型號意義

Ⅰ--Ⅰ型鋼；

S--齒型扁鋼。

5.表面處理狀態標記:

G--熱浸鍍鋅(在標記中可省略)；

P--涂漆；

U--表面不作處理。

3、術語及定義

（1）承載扁鋼：承受主要荷載的扁鋼；

（2）橫桿：固定于負載扁鋼上的扭絞方鋼、圓鋼或扁鋼等；

（3）凈空間隙：棧道鋼格柵開敞通孔的**內切圓直徑；

（4）承載扁鋼中心間距：相鄰的兩條承載扁鋼中心到中心之間的距離；

（5）橫桿中心間距：相鄰的兩條橫桿中心到中心之間的距離；

（6）包邊板：焊于棧道鋼格柵承載扁鋼或其他開口、切口邊緣上的扁鋼或型鋼；

（7）踢腳板：固定于平臺四周或棧道鋼格柵切口、開孔的邊緣的擋板；

（8）棧道鋼格柵長度：平行于承載扁鋼方向的棧道鋼格柵**尺寸，稱為棧道鋼格柵的長度(L)；

（9）棧道鋼格柵寬度：垂直于承載扁鋼方向的棧道鋼格柵**尺寸，稱為棧道鋼格柵的寬度(W)。

鋼格柵板

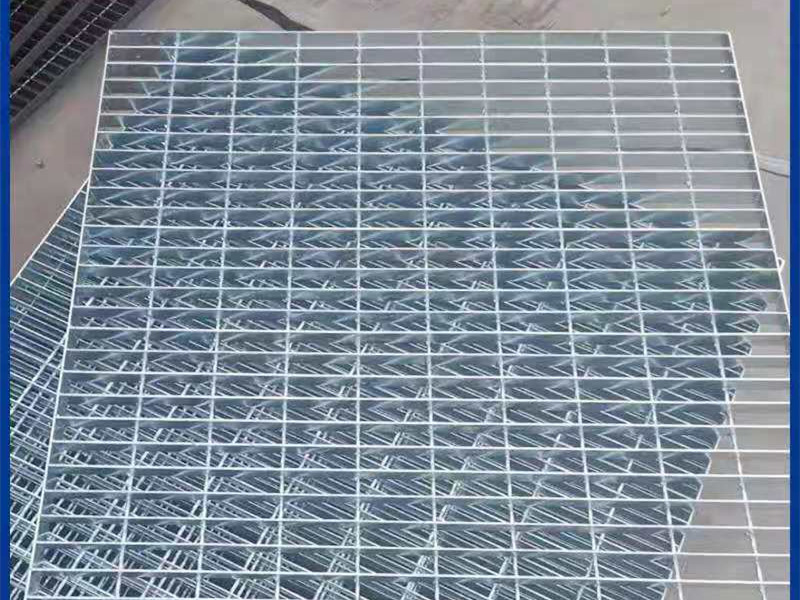

鋼格柵板又叫棧道鋼格柵，格柵板是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品，主要用來做水溝蓋板，鋼結構平臺板，鋼梯的踏步板等，橫桿一般采用經過扭絞的方鋼。

鋼格柵板一般采用碳鋼制作，外表熱鍍鋅，可以起到防止氧化的作用。也可以采用不銹鋼制作．鋼格柵板具有通風，采光，散熱，防滑，防爆等性能。

1.按焊接方式，可分為：壓焊型、相嵌型、穿鎖型和穿焊型。

2按按其負載扁鋼側表面的形狀，可分為：平面型、齒型和“工”字型等。

3.按其用途可分為：一般用途鋼格柵板和專門用途的鋼格柵板如：地溝蓋板、踏步板等等。

4.鋼格柵板按材料分為：不銹鋼鋼格柵板和碳鋼鋼格柵板。

制作方法

1.壓焊鋼格柵板是由負荷扁鋼和橫桿按一定間距經煒排列，采用200噸液壓電阻焊自動化設備焊接成原板，經切割，開孔，包邊等工序加工而成客戶要求的產品。

2.受荷扁鋼間距：兩相鄰受荷扁鋼的中心距，常用30MM，40MM兩種。

3.橫桿間距：兩相鄰橫桿的中心間距通常為50MM，100，兩種，可按客戶要求生產。

4.可根據客戶要求訂制各種型號棧道鋼格柵。

表面處理

熱鍍鋅、冷鍍鋅、電鍍鋅、噴漆、浸防銹油、浸塑、不處理。
